Split Donut 測力傳感器：預防山體滑坡的新裝備

2021-08-03 13:41:18    客戶案例

山體滑坡產生的災難將是今后對現代山區工程施工中面臨的一個巨大挑戰。比如在山區之間修建公路就有可能會產生山體滑坡的隱患。工程師們通過研發錨定系統來有效避免這種現象發生，但是由于地質變化的持續性，使得對錨定系統加以監測成了增強安全性的一種必要手段。

ANYLOAD公司通過一個長期合作的客戶接洽到這個項目，共同開發在已經安裝好的錨定系統上再安裝監測系統。特別是在一個陡峭的山坡上，如果植被已經被移除，松散的泥石結構嚴重威脅著這個地區下游的人們生命財產安全，在錨定系統上安裝應變式傳感器這樣的監測系統變得至關重要和迫在眉睫。

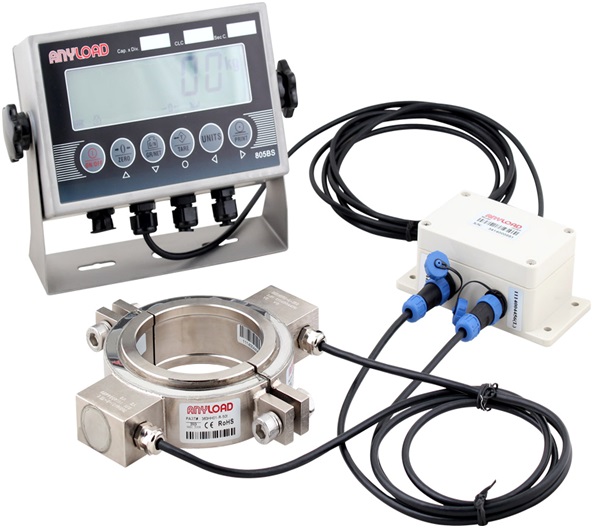

ANYLOAD的傳感器設計工程師團隊包括：Tryke Hu——專攻有限元分析；George Jiang——擁有多年測力傳感器技術和測試經驗；Alex To——前香港機械工程師協會會長、英國機械工程師學會成員；和Gary Y Gui——擁有24年的傳感器設計和制造經驗。這支團隊具有數以百計成功的傳感器設計經驗支撐他們的信念，決心為這個客戶找到解決方案。他們剛剛?cè)〉貌讳P鋼全密封單點式傳感器OIML C9, Y=18000的認證，是目前通過荷蘭NMI Certin認證的世界最高精度的模擬式傳感器?，F(xiàn)在，應用他們手中所擁有的經驗和技術他們大膽討論出了一個的設計概念，以充分滿足客戶的現場苛刻的條件 - 不能把已經安裝在山坡上的錨定系統拆除出來，必須在已經安裝了的錨定上安裝測試系統。經過嚴謹?shù)脑O(shè)計分析和各項嚴峻的測試，團隊研發了創新式設計：Split Donut 傳感器

這個裝置的安裝并不需要把已經安裝了的錨定樁拔出，，而是在有限的空間內讓傳感器直接扣住錨定樁來檢測其收緊的力。怎樣對紊亂的收緊應力變化進行有效的監控，而且要保持準確性和重復性是一個巨大的挑戰，我們通過均勻密布在整個傳感器的敏感柵（應變計）相互補償以克服這些紊亂的應力，使系統能得到準確有用數據。將幾片極薄的不銹鋼蓋片用精準的激光焊封技術來密封傳感器，使得傳感器在受到壓力變形時其焊接的不銹鋼蓋片對彈性體的應力不產生紊亂的影響。

最終的結果是，客戶要求滿量程精度誤差在5%內，但是Anyload的設計團隊超過了客戶的預期，這個Split Donut 傳感器的線性誤差只有4.4%，重復性更是達到了1.1%。

"20多年來,Anyload一直奮斗在專業設計制造各類傳感器的最前沿，制造的傳感器從幾克到幾百噸，力求滿足各類不同的需求。這個項目通過監測不斷變化并極不穩定的地下壓力數據幫助工程師們?cè)诂F(xiàn)代工程施工時有效預防山體滑坡。我們?yōu)檫@次成功的設計引以為豪，因?yàn)樗鼘樯襟w滑坡多發區拯救生命財產安全作出巨大貢獻。" ——Gary Gui
